سوالات plc درجه ۱ آزمون فنی حرفه ای (۱۴۰۳) – پی ال سی درجه ۱

چند مورد از سوالات plc درجه ۱ فنی حرفه ای با جواب:

مانیتور کردن برنامه نوشته شده در کدامیک از حالات زیر امکان پذیر می باشد؟
در حالت Off-Line
در حالت On- Line ☑️
در حالتی که PLC در وضعیت Stop باشد
موارد الف وب

بلوک های سازماندهی OB ها توسط کدامیک از گزینه های زیر فراخوانی می شوند؟
الف- توسط سیستم عامل فراخوانی می شوند
ب- در پاسخ به رویدادی خاص فراخوانی می شوند
ج- فقط می توان در OB1 آنها را فراخوانی نمود
د- موارد الف وب ☑️

کدامیک از سمبل های تعریف شده را می توان در کل بلوکهای برنامه بکار گرفت؟
الف-سمبل های سراسری وسمبل های Global ☑️
ب- سمبل های محلی وسمبل های Global
ج- سمبل های سراسری وسمبل های Local
د- سمبل های محلی وسمبل های Loca

کدامیک از المانهای زیررا باید به کارت آنالوگ ورودی PLCمتصل نمائیم؟
الف- ترموکوپل ☑️
ب- شستی استارت
ج- میکروسوئیچ
د- قطعات زوج نوری

مزیت استفاده از حلقه جریان ۴-۲۰mA در مقایسه با ۰-۱۰V برای سیگنال ورودی به PLC چیست؟
الف-برای تفکیک بین صفر سیگنال (صفر منطقی) و خرابی سیستم
ب- برای تفکیک بین صفر سیگنال (صفر منطقی) و مدار باز
ج- نبود جریان به معنای خرابی سیستم می باشد
د- همه موارد ☑️

بیان کمیت فیزیکی اندازه گیری شده توسط یک رابطه خطی به کمیت فیزیکی متناظر را چه گویند وتوسط چه فانکشنی صورت می گیرد؟
الف- مقیاس کردن – FC105 ☑️
ب- مقیاس کردن – FC106
ج- تبدیل کردن – FC105
د- – انتقال دادن FC1

سیستم کنترلی که در آن می توان عمل کنترل دمای یک مخزن وعمـل کنتـرل غلظـت ودبـی مـواد در آن مخـزن را بـه دو PLC واگذار کرد کدامیک از موارد زیر است؟
الف- کنترل پردازش
ب کنترل توزیع شده ☑️
ج کنترل حلقه بسته
د- کنترل تناسبی

با استفاده از پنجره Rewiring آدرس کدامیک از گزینه های زیر را می توان تغییر داد؟
الف- آدرس جدیدورودی ها وخروجی ها را با آدرس قدیم آنها عوض نمود ☑️
ب- اسم پروژه را با اسم جدیدی عوض می نماید
ج- بلوک جدیدی را می توان در کنار بلوک های قدیمی تعریف کرد
د- موارد الف وب صحیح است

طریق دسترسی به داده های موجود در DB ها به چه صورت می باشد؟
الف- بیت – بایت
ب- بایت – کلمه
ج- کلمه – دو کلمه ای
د- همه موارد ☑️

وظیفه تبدیل تغییرات حس شده توسط سنسور های آنالوگ به سیگنال های استاندارد آنالوگ متناسب با کمیت اندازه گیری شده و ارسال به اتاق کنترل بعهده کدام گزینه می باشد؟
الف- ترانسدیوسر
ب-ترانسمیتر ☑️
ج- مبدل های جریان به فشارI/P
د- فلومیتر ها

با استفاده از کدامیک از حسگر ها می توان اثر طول سیم را بر مقدار اندازه گیری شده منتفی نمود؟
الف- حسگر های مقاوتی فلزی
ب- حسگر های مقاوتی نیمه هادی ☑️
ج- حسگر های غیر تماسی
د- حسگر های تماسی

کانال هایی از ماژول آنالوگ ورودی که استفاده نمی شوندرا باید به چه صورت پیکر بندی نمود؟
الف- ورودی های استفاده نشده در سخت افزار اتصال کوتاه ودر نرم افزار غیر فعال گردند ☑️
ب- ورودی های استفاده نشده در سخت افزار اتصال باز ودر نرم افزار غیر فعال گردند
ج- ورودی های استفاده نشده در سخت افزار اتصال کوتاه ودر نرم افزار فعال باقی می مانند
د- ورودی های استفاده نشده در سخت افزار اتصال باز ودر نرم افزار فعال باقی می مانند

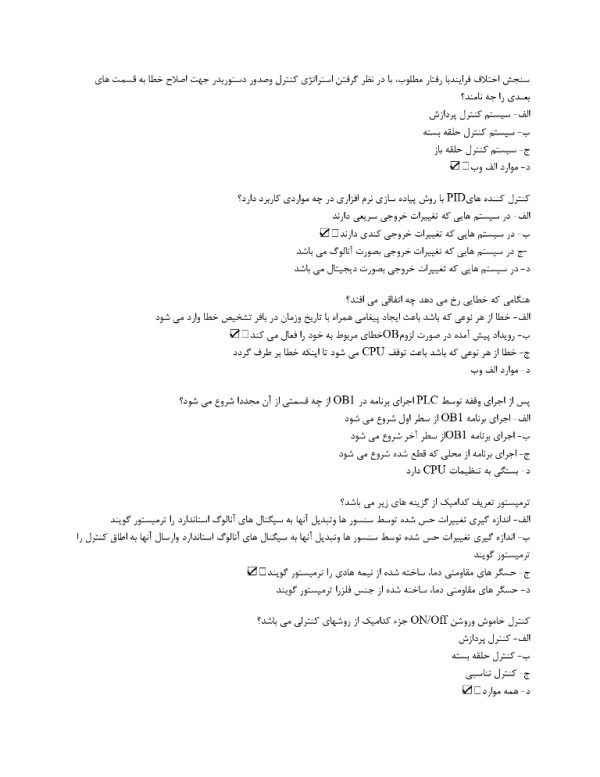

سنجش اختلاف فرایندبا رفتار مطلوب، با در نظر گرفتن استراتژی کنترل وصدور دستوریدر جهت اصلاح خطا به قسمت های بعـدی را جه نامند؟
الف- سیستم کنترل پردازش
ب- سیستم کنترل حلقه بسته
ج- سیستم کنترل حلقه باز
د- موارد الف وب ☑️

کنترل کننده های PIDبا روش پیاده سازی نرم افزاری در چه مواردی کاربرد دارد؟
الف- در سیستم هایی که تغییرات خروجی سریعی دارند
ب- در سیستم هایی که تغییرات خروجی کندی دارند ☑️
– ج در سیستم هایی که تغییرات خروجی به‌صورت آنالوگ می باشد
د- در سیستم هایی که تغییرات خروجی به‌صورت دیجیتال می باشد

هنگامی که خطایی رخ می دهد چه اتفاقی می افتد؟
الف- خطا از هر نوعی که باشد باعث ایجاد پیغامی همراه با تاریخ وزمان در بافر تشخیص خطا وارد می شود
ب- رویداد پیش آمده در صورت لزومOBخطای مربوط به خود را فعال می کند ☑️
ج- خطا از هر نوعی که باشد باعث توقف CPU می شود تا اینکه خطا بر طرف گردد
د- موارد الف وب

پس از اجرای وقفه توسط PLC اجرای برنامه در OB1 از چه قسمتی از آن مجددا شروع می شود؟
الف- اجرای برنامه OB1 از سطر اول شروع می شود
ب- اجرای برنامهOB1 از سطر آخر شروع می شود
ج- اجرای برنامه از محلی که قطع شده شروع می شود
د- بستگی به تنظیمات CPU دارد

ترمیستور تعریف کدامیک از گزینه های زیر می باشد؟
الف- اندازه گیری تغییرات حس شده توسط سنسور ها وتبدیل آنها به سیگنال های آنالوگ استاندارد را ترمیستور گویند
ب- اندازه گیری تغییرات حس شده توسط سنسور ها وتبدیل آنها به سیگنال های آنالوگ استاندارد وارسال آنها به اتاق کنترل را ترمیستور گویند
ج- حسگر های مقاومتی دما، ساخته شده از نیمه هادی را ترمیستور گویند ☑️
د- حسگر های مقاومتی دما، ساخته شده از جنس فلزرا ترمیستور گویند

کنترل خاموش وروشن ON/Off جزء کدامیک از روشهای کنترلی می باشد؟
الف- کنترل پردازش
ب- کنترل حلقه بسته
ج- کنترل تناسبی
د- همه موارد ☑️

با استفاده از مانیتورینگ کردن برنامه از طریق Debug به کدامیک از اطلاعات زیر می توان دسترسی پیدا کرد؟
الف- بیت RLO
ب- بیت های کلمه وضعیت
ج- محتویات آکومولاتور ۲
د- همه موارد

در پیکر بندی وقفه های Time-Of-Day با استفاده از ابزارHW Config از زمان مشخص شده در آن می توان OB های مورد نظـر را چگونه فراخوانی نمود؟
الف- – در هر دقیقه – ساعت روز
ب- در هر هفته – ماه – سال
ج- فقط برای یکبار- در آخر هر ماه – در آخر هر سال
د- موارد الف وب ☑️

اگر در هنگام ویرایش یک بلوک از نام های سمبولیک استفاده شود، ویرایشگر نام آنرا جزء کدامیک از متغییر ها قرار می دهد؟
– الف ابتدا ویرایشگر نام سمبولیک را در جدول اعلانات جستجو می کند واگروجود داشته باشد آنرا با کـاراکتر# نمـایش مـی دهـدوجزء متغییر های محلی در نظر می گیرد ☑️
ب- ابتدا ویرایشگر نام سمبولیک را در جدول اعلانات جستجو می کند واگروجود داشته باشـد آنـرا بـا کـاراکتر” “نمـایش مـی دهـد دهدوجزء متغییر های سراسری در نظر می گیرد
ج- ابتدا ویرایشگر نام سمبولیک را در جدول سمبول هاجستجو مـی کنـد واگروجـود داشـته باشـد آنـرا بـا کـاراکتر# نمـایش مـی دهـد دهدوجزء متغییر های محلی در نظر می گیرد
د- ابتدا ویرایشگر نام سمبولیک را در جدول اعلانات جستجو می کند واگروجود داشته باشد آنرا با کاراکتر” “نمایش می دهـدوجزء متغییر های سراسری در نظر می گیرد

کانال هایی از ماژول آنالوگ خروجی که استفاده نمی شوندرا باید به چه صورت پیکر بندی نمود؟
الف-خروجی های استفاده نشده در سخت افزار اتصال کوتاه ودر نرم افزار غیر فعال گردند ☑️
ب- خروجی های استفاده نشده در سخت افزار اتصال باز ودر نرم افزار غیر فعال گردند
ج- خروجی های استفاده نشده در سخت افزار اتصال کوتاه ودر نرم افزار فعال باقی می مانند
د- خروجی های استفاده نشده در سخت افزار اتصال باز ودر نرم افزار فعال باقی می مانند

کنترل کننده PID در برگیرنده کدامیک از کنترل کننده های زیر می باشد؟
الف- کنترل کننده تناسبی- انتگرالی
ب- کنترل کننده تناسبی- مشتق گیر
ج- کنترل کننده قطع ووصل-انتگرالی-مشتق گیر
د- کنترل کننده تناسبی- – انتگرالی مشتق گیر ☑️

مبدل ADC مربوط به کدامیک از تعریف های زیر می باشد؟
الف- برای تقویت سیگنال انالوگ استفاده می شود
ب – تبدیل کمیتها به سیگنالهای الکتریکی
ج – سیگنالهای انالوگ را به مقادیر دیجیتال تبدیل می کند ☑️
د – تغییرات حس شده به سیگنالهای انالوگ تبدیل میکند

خطای تجاوز سیکل اسکن از حد مجاز به چه دلیلی اتفاق می افتد؟
الف- برنامه در لوپ بی نهایت بیفتد.
ب – دستورها موجود در OB1 و فانکشن های آن زیاد و طولانی شود.
ج – اجرای وقفه ها
د – همه موارد ☑️

وقفه های آسنکرون و سنکرون به ترتیب مربوط به کدام نوع خطا در برنامه نویسی می باشد؟
الف- نرم افزار- سخت افزار ☑️
ب – نرم افزار- نرم افزار
ج – سخت افزار- نرم افزار
د – هیچکدام

در حلقه های غیر خود تنظیم استفاده از عمل………..مطلوب و پایداری حلقه…………می دهد
الف- انتگرال- افزایش
ب – تناسبی- کاهش
ج – مشتقگیر- افزایش ☑️
د – مشتقگیر- کاهش
